浮阀塔板（矩形）

简介：浮阀塔板上开有—定形状的阀孔（圆形或矩形），孔中安有可上下浮动的阀片有圆形、矩形、盘形等，从而形成不同型式的浮阀塔板。国内常用的是F-1型（相当于国外的V-1型）浮阀，条形浮阀也开始受到注意。浮阀塔板因其具有优异的综合性能(生产能力大、操作弹性大、塔板效率高、制造费用低等)已成为应用*广泛的一种塔板。

浮阀塔板在石油化学工业上广泛应用在加压、常压、减压下的精馏、稳定、吸收、脱吸等传质过程中，闫内H前使用的浮阀塔直径从200~6400mm，使用效果较好。

特点：浮阀塔板的一般结构是在带降液管的塔板上开有许多孔作为气流通道，孔上方设有可上下浮动的阀片，上升的气流经过阀片与横流过塔板的液相接触，进行传质，浮阀塔饭与常用的喇泡帽、筛板、舌形等塔板的几点粗略比较如下

1、处理能力较舌形、筛孔塔板小些，比圆泡帽塔板的处理能力约大20%~40%。

2、操作弹性较圆泡帽、舌形、筛板大，塔板弹性是从塔板流体力学所允许范闱发的，在很宽的气液负荷变化范闱内，浮阀塔板能保持较高的效率

3、干板压力降较舌形、筛板大，比泡帽塔板小。塔板上的液面梯度也较小，

4、雾沫夹带量比舌形、泡罩小，比筛板略大。

5、构较简单，安装较方便；制造费约为泡帽塔板的60%~80%，为筛板的120%～130%。

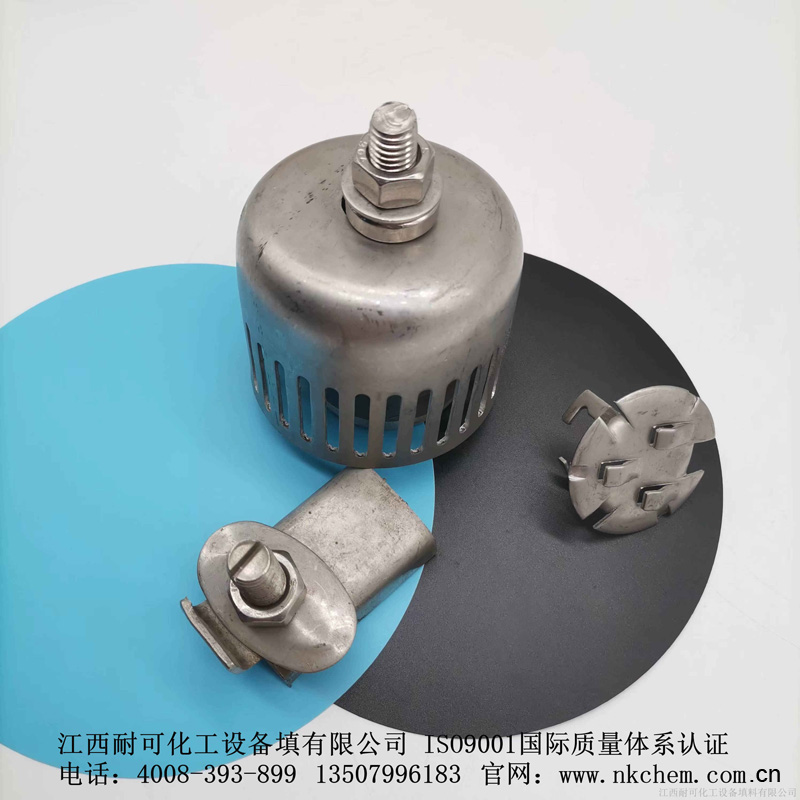

泡罩塔盘

简介：泡罩塔盘是一种经典的塔盘类型，通过在塔盘板上开设圆孔并焊接升气管，再罩上带有条形孔的泡罩来实现气液接触。液体由上层塔盘经降液管流入下层，然后横向流动至下一层塔盘；气体则从下层塔盘上升，经过升气管和泡罩的条形孔流散到液层中。

特点：泡罩塔盘的特点在于其气体接触良好、操作弹性范围大、耐油污且不易堵塞。尽管其气相压降相对较高，但在常压或加压操作中，这一弱点并不显著。此外，泡罩塔盘有成熟的设计方法和操作经验，规格尺寸多样，如DN50、DN80、DN100、DN150等，材质主要为塑料和不锈钢。因此，泡罩塔盘在工业上仍具有实用价值，适合在需要高稳定性和可靠性的操作场合中。
