氟塑料冷热交换器结构型式

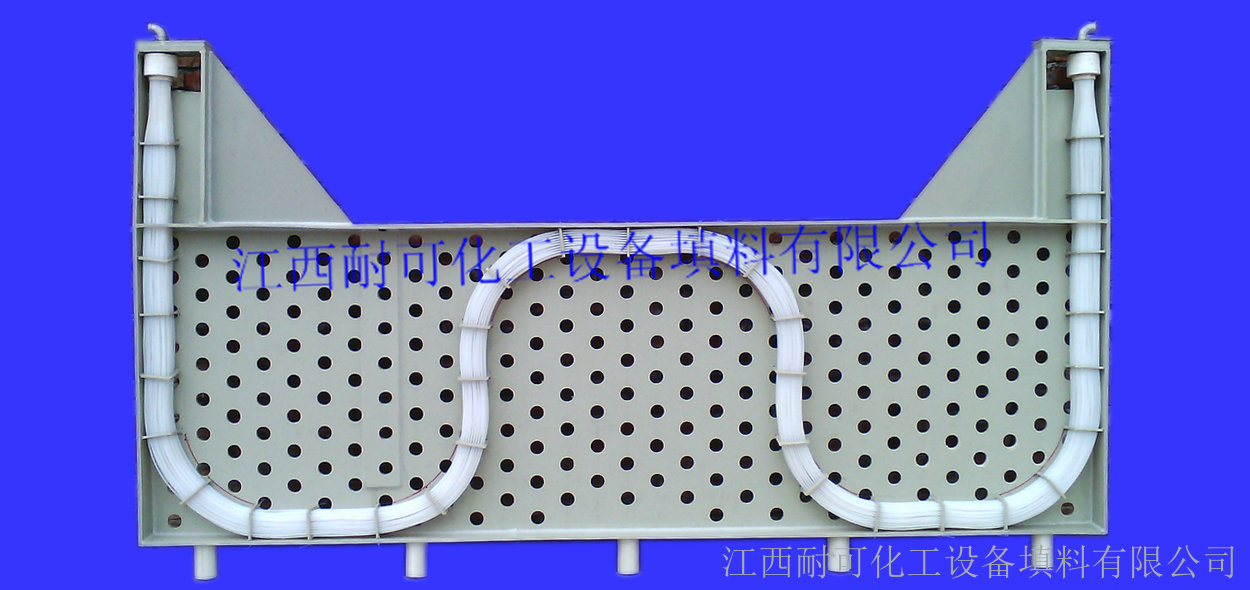

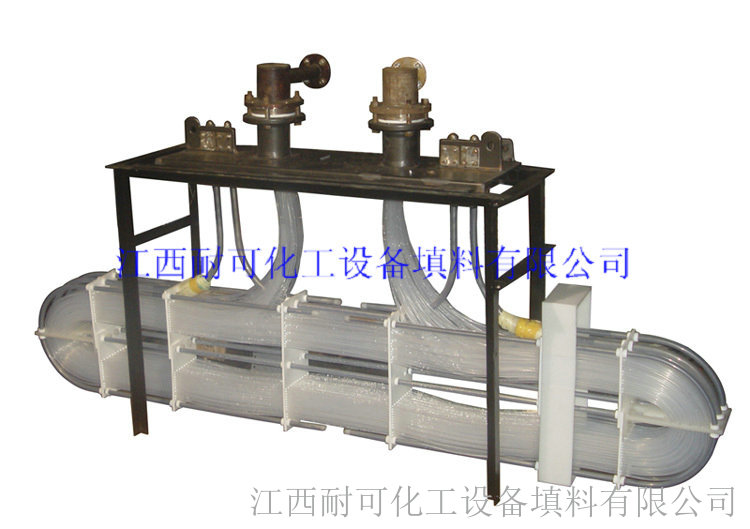

a.   氟塑料冷热交换器选用美国杜邦公司PFA、FEP、PTFE细管材料制作，穿过多块定位板，两端与同材料接头牢固焊接，盘绕成U型，W型，L型，直束型,圆形。用耐高温耐腐蚀的PP纯板或PVDF作保护框架内能有效保护换热器管束免受机械损伤，使之定型定位构成换热器整体安装于槽的长度，宽方或底部。

    氟塑料冷热交换器两端的接口为不锈钢（304,316）法兰式或PP、PVC接头;接口口径可根据贵方蒸汽、热水或冷水管道的口径尺寸相配 。

· 氟塑料冷热交换器主要技术参数及质量检验：

a.   氟塑料冷热交换器选用Φ9、Φ6、Φ4等管束与法兰按蜂窝孔排列，整体焊接而成,两端用不锈钢法兰与加热(冷却)系统管路连接，用耐蚀PP纯板制作保护框架，使管束定形、定位，方便使用和安装简便，洁净美观。利用蒸汽(导热油或热水)加热；用冷却水(地下水,自来水，井水，冷冻水)降温。

b.   采用毛细管加热，表壁薄、口径小、抗压高、耐温柔软性好。

c.   产品温度范围:-150～260℃；工作压力：蒸汽≤0.5Mpa；制冷剂≤1.5Mpa。

d.   产品制冷的质量检验  密闭性：在闭路系统，饱和蒸汽0.3 Mpa 稳压1小时；冷压单管1.4 Mpa稳定8小时；焊接强度：＞50N/根。

 材物料的特性：

1.由于氟塑料本身具有不粘性及自清洁性，几乎所有介质都不能粘附在其表面，使用时不会有污垢产生；因此氟塑料材质制造的换热器具有一定的自清灰功能，同时氟塑料管束重量轻，在使用的时候会有轻微的震动。
2.氟塑料换热管本身表面光滑，摩擦系数小，况且氟塑料换热管相对于金属换热管富含弹性；氟塑料换热器的管束可以使需要加热的流体与蒸汽接触，表面接触大，从而提高换热效率；由于氟塑料本身比较轻，相同工况参数下氟塑料换热器较传统的金属换热器重量轻的多，从而有利于运输和安装。
3.有良好的热稳定性、柔韧、防裂性及透明性，是一种可连续加工，能够适应极高的处理环境。
4.产品呈柔软状，可弯曲成任意形状。但曲率半径≥150㎜，并具有极高的抗燃性；优异的电绝缘性高密度的非极性材料，具有优良的介电性能，典借过程中不产生漏电和双性电极。
5.优异的抗老化性能：分子无光敏基因、臭氧紫外线等不能与之作用，浸入强腐蚀介质，及长期暴露在恶劣的大气中；由于氟塑料换热器耐腐蚀、耐磨损，不易积灰等诸多优点，具有高度的化学稳定性，分子结构式是对称而无支链的线型高分子，分子不具有极性，化学性相当稳定，在强酸、强碱、氧化剂、氧化物等溶液中长期接触安然无恙，能耐浓度0-100％沸腾的氢氟酸因此该设备的使用年限长达8～10年。
