规整填料支承装置分类有哪些？

一，功能，规整填料支承装置是塔内填料层的重要支撑结构，其主要功能包括：

1.支撑作用：确保填料层在塔内稳定不塌落，承受填料及操作过程中的各种载荷。

2.分布作用：优化气体和液体的流动分布，减少局部阻力，提高传质效率。

3.稳定性：保证在塔内不同工况下，支承装置及填料层的稳定运行。

二，类型，规整填料支承装置主要有以下几种类型：

1.栅板型支承装置：

栅格板通常由若干扁钢组焊成形，栅板间距一般为散堆填料环外径的0.6～0.8倍。栅格形支承装置多分块制作，每块宽度约为300~400mm，可以通过人孔进行装卸。栅板支承结构简单，强度较高，特别适合规整填料的支承，是填料塔应用较多的支承结构。

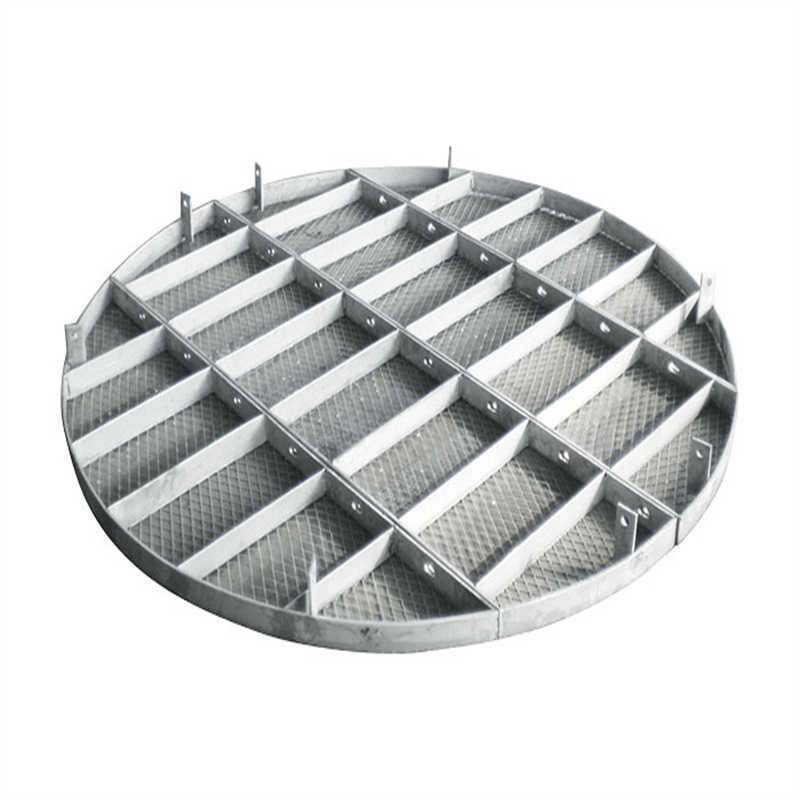

2.格栅板：

格栅板由格条、栅条以及边圈组成。当塔径小于800mm时，可采用整块式格栅板；当塔径大于800mm时，应采用分块式格栅板。格栅板通常由碳钢制成，当介质腐蚀性较大时，可采用不锈钢制造。

3.波形板支承装置：

波形板由开孔金属平板冲压为波形而成，在每个波形梁的侧面和底部上开有许多小孔，上升的气体从侧面小孔喷出，下降的液体从底部小孔流下，使气液在波形板上为分道逆流。波形板支承装置适合于散堆填料的支承，但因其优良的性能，也常用于规整填料的支承，特别适用于直径在1.5m以上的大塔。

4. 浮动式支承装置

浮动式支承装置是一种特殊设计的规整填料支承装置，其特点在于支承结构能够在一定程度上随填料层的膨胀或收缩而浮动。这种设计有助于缓解填料层在操作过程中因温度变化或压力波动而产生的应力集中问题，从而提高填料层的稳定性和使用寿命。浮动式支承装置通常采用弹性元件（如弹簧）或柔性连接件（如橡胶垫）来实现浮动功能。

这些支承装置各有特点，选择时需根据塔径、填料种类及型号、塔体及填料的材质、气液流率等因素综合考虑：比如，确保支承装置在各种工况下都能稳定支撑填料层不塌落。优化气体和液体的流动分布，减少局部阻力，提高传质效率。根据介质性质选择耐腐蚀、耐高温、高强度的材料制作支承装置。确保支承装置具有足够的强度和刚度以承受填料及操作过程中的各种载荷。设计便于安装和维护的支承装置结构以降低运维成本。
