泡罩塔盘的是如何工作的？

时间：2024-07-08 来源：江西耐可

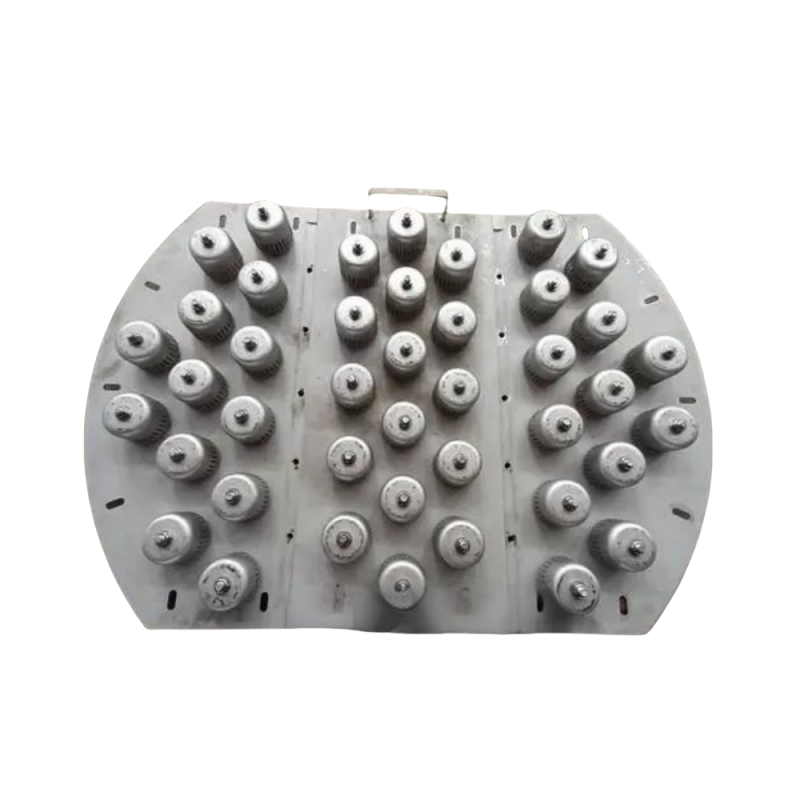

泡罩塔是指以泡罩作为塔盘上气液接触元件的一种板式塔。塔盘主要由带有若干个泡罩和升气管的塔板、溢流堰、受液盘及降液管组成。泡罩塔盘的工作原理主要涉及液体和气体在塔盘上的流动和相互作用。

1.液体流动：液体通过降液管从上层塔盘流入，横向流过塔盘上布满泡罩的区段。液体在流过塔盘时，经过初步分离后通过出口堰（溢流堰）进入右侧的降液管，在此过程中被夹带的蒸气分离出并上升返回塔盘，清液则流向下层塔盘。

2.气体流动：与此同时，蒸气从下层塔盘上升，进入泡罩内的升气管中。蒸气通过环形通道和泡罩的齿缝分散到泡罩间的液层中去。蒸气从齿缝中流出时，搅动了塔盘上的液体，使液层上部变成泡沫层，气泡离开液面破裂成带有液滴的气体，小液滴相互碰撞形成大的液滴落回液层。

3.气液接触：泡罩塔盘的设计使得气体和液体在塔盘上形成大量的传质界面，从而促进了气液两相之间的传质过程。这种设计有助于提高传质效率和反应速率。

泡罩规格型号直径50mm 80mm100mm 150mm等，形式包括圆形和条形泡罩。可根据塔径的大小选择。泡罩的下部周边开有很多齿缝，齿缝一般为三角形、矩形或梯形。
