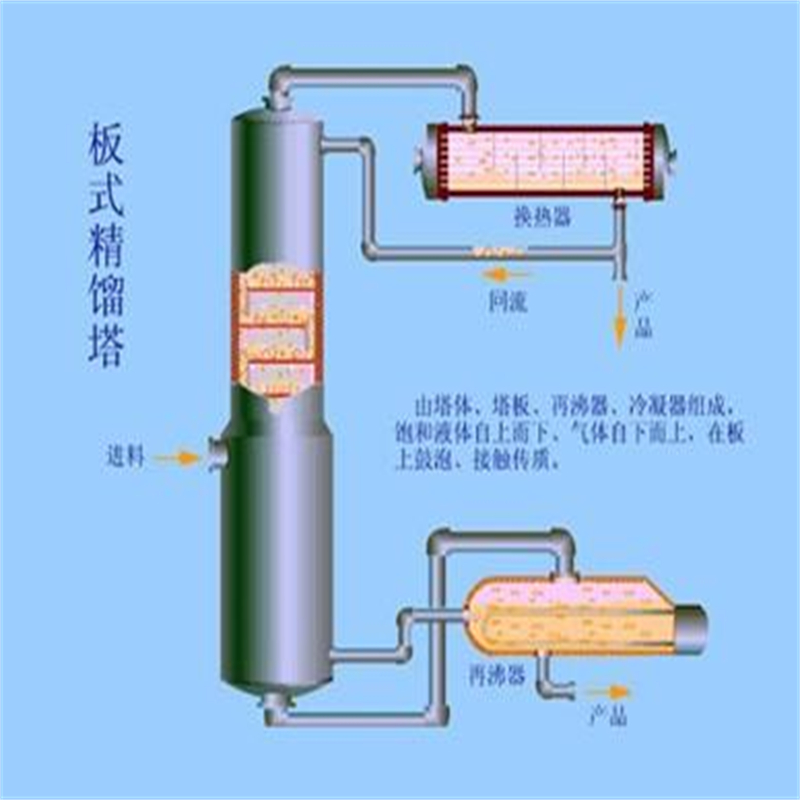

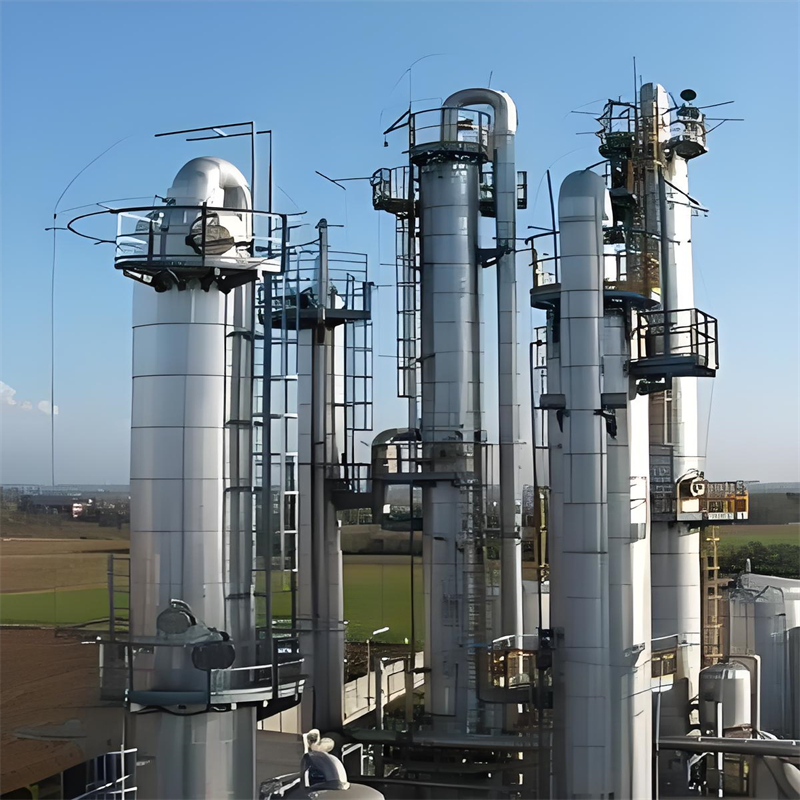

板式精馏塔的设计原则与类型分析

在现代化工、石油及工业生产中，板式精馏塔作为一种重要的分离设备，扮演着不可或缺的角色。其设计不仅要符合当前所使用的各项蒸馏技术，还需满足实际生产中的很好、可靠、经济等要求。本文将对板式精馏塔的设计原则、要求及其类型进行详细分析。

一、板式精馏塔的设计要求与原则

1.1 设计要求

板式精馏塔的设计首先要考虑的是其在实际生产中的应用需求。蒸馏作为一种实现液体混合物部分汽化或部分冷凝，以实现组分分离的技术，广泛应用于石油化工及轻工业等领域。为了满足不同操作条件下的蒸馏需求，板式精馏塔需要具备很好的技术、合理的经济性以及符合高产、可靠、低能耗的原则。

具体来说，设计的蒸馏塔应能够适应不同形态下的混合物蒸馏，确保在处理量较大时不会发生雾沫夹带或液体泛滥等不良情况，同时在气液混合物荷载波动较大时也能保持稳定操作。此外，蒸馏塔内部对流体的阻力应尽可能小，以降低动力损耗和操作费用，提高经济性。结构方面，应追求简单、易制作安装、耐腐蚀，并能适应多种混合物的侵蚀，保证长期稳定运行。

1.2 设计原则

在板式精馏塔的设计过程中，应遵循一定的原则以达成设计目标。首先，设计应满足工艺与操作要求，确保入塔料液的温度、装填、流量等稳定可控，并具备调节能力。同时，要计算传热面积，并考虑到生产中的波动，确保温度计、流量计等参数显示准确可靠。

经济性是设计中不可忽视的方面。通过合理利用塔顶、塔底两端的余热，可以节省冷却水和蒸汽，降低电能排放。在设计中还应综合考虑费用与能源消耗，根据地区实际情况选择适当的加热方式和冷却水温度，以实现经济效益化。

二、板式精馏塔的类型

板式精馏塔根据塔内板上气液接触元件的不同，可以分为多种类型。其中，筛板塔、浮阀塔和泡罩塔是三种较为常见的类型。

2.1 筛板塔

筛板塔是目前应用较广泛的板式精馏塔结构之一。其操作与加工方法相对简单，造价较低，且可处理多种气液混合物，具有较高的处理能力。然而，筛板塔的操作弹性较小，缺乏操作空间，且小筛板容易被杂物堵塞，气液接触也不均匀。

2.2 浮阀塔

浮阀塔是泡罩塔的进化型，其通过浮动阀板自动调节气缝速度，以适应不同气体的流量。浮阀塔具有较大的操作弹性和灵活性，能够处理多种复杂的气液混合物。然而，浮阀塔的结构相对复杂，造价也较高。

2.3 泡罩塔

泡罩塔是早期应用的一种板式精馏塔类型，其结构较为简单。然而，随着新型塔板的出现和技术的进步，泡罩塔在现代工业生产中的应用逐渐减少。

三、板式精馏塔的设计工艺

 在板式精馏塔的设计中，应着重考虑塔身的尺寸，如塔高、 塔径等方面的尺寸设计，在设计中可将板式塔分为逐级接触式 地处理气液混合物的设备，沿着塔的方向，每一层塔板在组成、温度与压力均有差异，因此可先选择某一个塔板可通过下式计算: Z= ( Nth Eth －1) HT 其中 Z 为塔的高度，Eth为全塔身的总板效率，Nth为塔内所 需的理论板数，HT 为塔板的间距。另外对于塔径的设计，也应保证塔径的横截面可以满足气 液混合物的接触部分的面积、溢流面积与塔板的支撑、固定等 所需面积的总体需求，且在塔板的设计中这也是其中一项较为 重要的影响因素，其中可根据适宜的空塔气速求出塔截面面积，进而求出塔径。可根据下式进行计算: N= 4Vs ；其中 N 为塔的内径，为塔内的气体流量( m3 / s) ，u为空塔 的气体速率，由此可见计算塔径的关键就是空塔气速 u。而 u 的计算方式可通过 umax乘以安全系数求得: u= (0.6 ～ 0.8) umax 利用大空塔气速可根据悬浮液滴沉降导出: umax = A ρL－ρV 槡ρV 其中 ρV、ρL 为气相与液相的密度，A 为气体符合系数，在塔径的标准化后，也可以通过演算雾沫夹带量来对塔径进行一定的调整，且在处理大量气液混合物的过程中，也应详细把控液 体的停留时间，或通过实际生产加工来直接调整塔径的设计。

综上所述，板式精馏塔的设计应遵循一定的原则和要求，以确保其在实际生产中的很好、可靠和经济运行。同时，不同类型的板式精馏塔各有其特点和适用场景，在设计中应根据实际需求进行合理选择。
