塔内件连接件卡子使用手册

一. 产品概述

塔内件连接件卡子，是一种专门用于化工、石油、制药等行业中塔设备内部构件的连接和固定的重要部件。卡子主要起到支撑和稳定塔内件如支撑圈、降液板、支持板等作用，确保塔设备在运行过程中的稳定性和可靠性。根据JB/T 1119-1999标准生产。

二. 规格与适用范围

卡子适用于塔内件支撑圈和降液板、支持板的厚度H分别为6/8/10/12/14mm共5个档位。卡子的设计充分考虑了不同厚度塔内件的需求，能够适应不同规格和材质的要求。如需使用未规定的材质、规格和厚度，可在订货时另行提出，并在图样中标明，我们会根据客户的具体需求进行特殊设计和生产。

三. 组成部件与结构

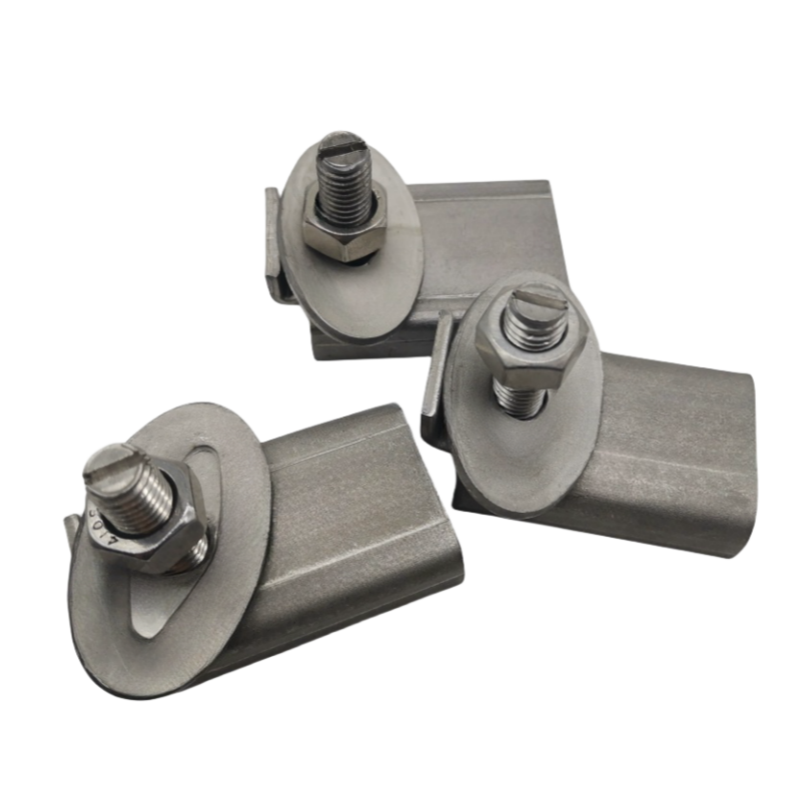

卡子主要由卡板、垫板、螺栓和螺母等部件组成。卡板是卡子的主体部分，其结构坚固、设计合理，能够与塔内件紧密贴合，提供稳定的支撑。垫板则位于卡板和塔内件之间，起到缓冲和密封的作用。螺栓和螺母则用于将卡板和垫板紧固在塔内件上，确保连接牢固可靠。

四. 组装顺序与操作

1. 根据塔内件的厚度选择合适的卡子型号和规格。

2. 将垫板放置在卡板上，确保垫板与卡板对齐。

3. 将组装好的卡子和垫板放置在塔内件的相应位置，确保卡子与塔内件紧密贴合。

4. 使用螺栓和螺母将卡子和垫板紧固在塔内件上，注意螺栓的拧紧力度要适中，避免过紧或过松。

5. 检查卡子的安装情况，确保卡子与塔内件连接牢固、无松动现象。

五. 产品材质与标准

卡子的材质根据客户需求和使用环境的不同，可分为多种类型。常规材质包括Q235A、0CR18NI9和0CR17NI12MO2等。其中，Q235A是一种普通碳素结构钢，具有良好的塑性和焊接性能；0CR18NI9和0CR17NI12MO2则是不锈钢材质，具有良好的耐腐蚀性能。

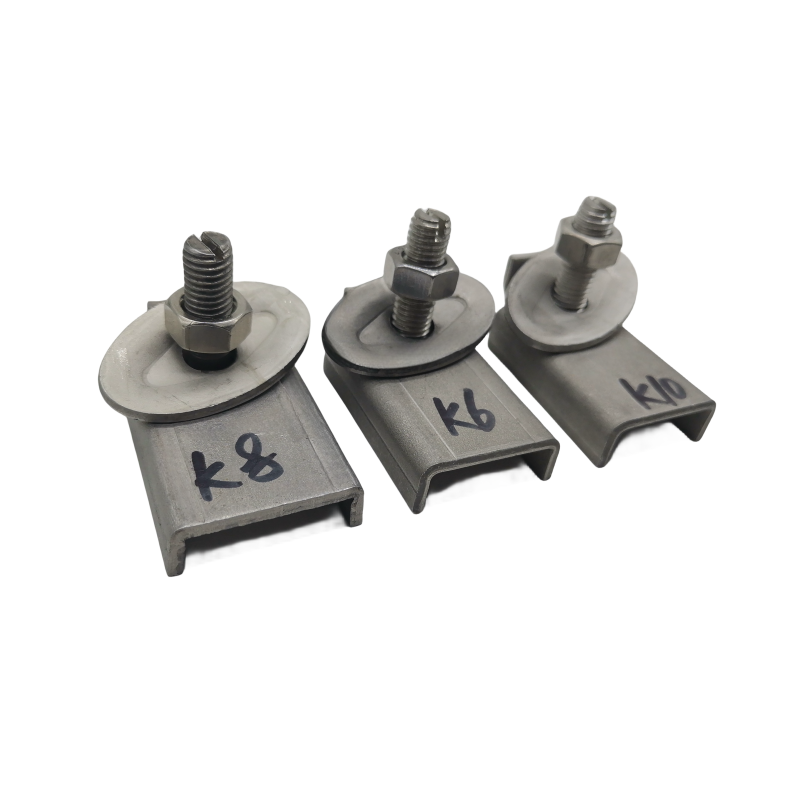

卡子的标记遵循一定的标准，如K表示卡子，6/8/10/12/14mm分别表示卡子的适用厚度，A/B/C则分别表示卡板、垫板、螺母的材质。例如，K12B即表示需要标准型的常规卡子，适用厚度为12mm，且卡板、垫板、螺母的材质为0CR18NI9。

六. 产品重量

卡子的重量因型号、规格和材质的不同而有所差异。一般来说，卡子的重量较轻，便于搬运和安装。具体的重量信息，可根据客户所选的型号、规格和材质进行查询。

七. 使用寿命与维护

卡子的使用寿命主要取决于材质、使用环境和维护情况。在正常使用条件下，卡子具有较高的耐用性和稳定性，能够满足长期使用的需求。然而，为避免卡子损坏或失效，建议定期进行检查和维护，及时更换损坏的部件，确保卡子的正常运行和使用寿命。

八. 订购信息与特殊要求

如需订购卡子或提出特殊要求，请提供以下信息：

1. 卡子的型号和规格（如K12B）。

2. 塔内件的厚度和材质。

3. 特殊要求或定制需求（如开模生产等）。

我们将根据您提供的信息进行生产，确保产品符合您的需求和使用要求。
