不锈钢的阶梯环和鲍尔环可以相互替代吗?

时间:2024-01-11 来源:江西耐可

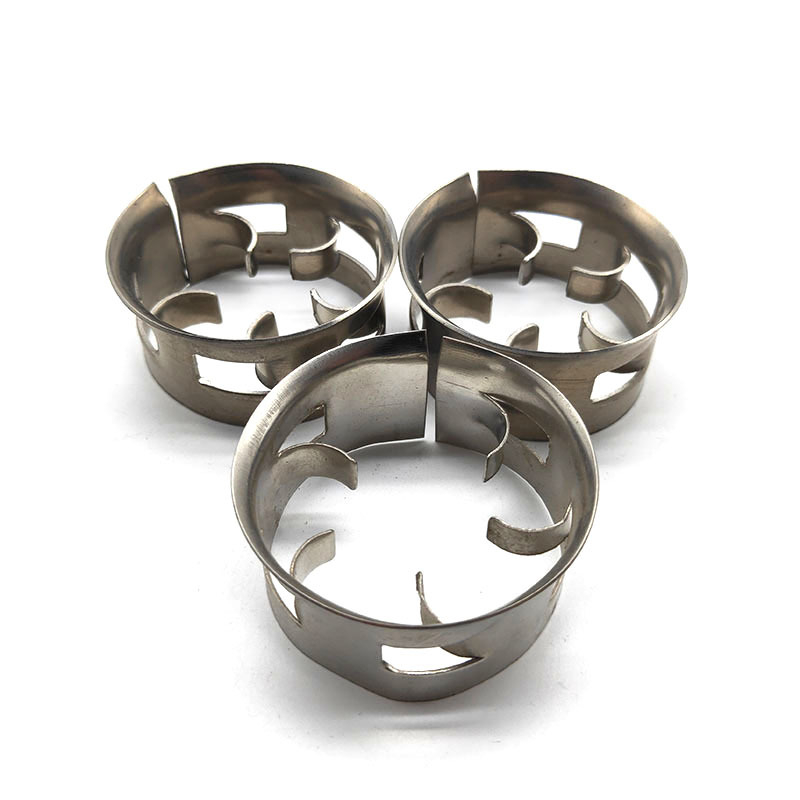

前面一些文章中我们对鲍尔环填料做了很多介绍,请翻阅查询。阶梯环:它吸收了拉西环的特点,而对鲍尔环的改进,它的环的高径比为1:2,并在一端增加了锥形翻边,减少了气体通过床层的阻力,并增大了通量,填料强度较高,由于其结构特点,使气液分布均匀,增加了气液接触面积而提高了传质效率。

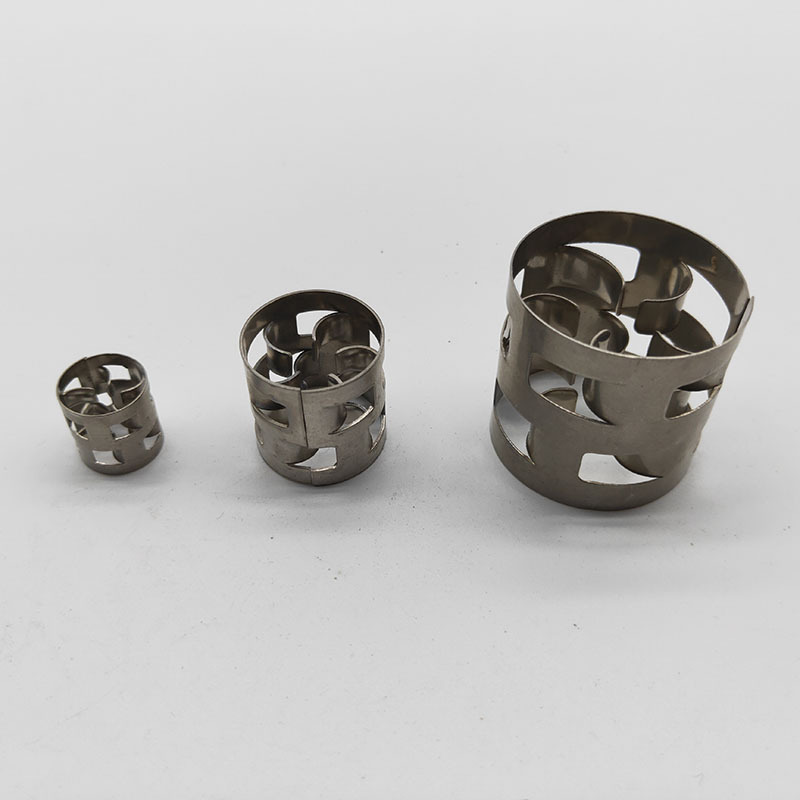

就外表而言,两者有许多不同之处,具体如下:鲍尔环的环外径也等于高度,但在壁面上开出两行窗户,带内伸舌,每层窗孔有5个舌片。阶梯环则呈现为阶梯式形状,具有单侧翻边;就特点而言,鲍尔环填料空隙率大,压降和传质单元高度低,泛点高,气液充分接触,比重小,传质效率高,同时结构能加快气液分布;阶梯环填料,由于受到翻边的影响,使阶梯环填料在堆积时环隙间的接触由线性接触为主变为点接触为主。可以较大降低气体通过填料层的阻力,同时阶梯环上的接触点也是液体,沿填料表面流动时的汇聚分散点。


不锈钢的阶梯环和鲍尔环在某些情况下可以相互替代,例如,在某些吸收塔和冷却塔中,不锈钢阶梯环和不锈钢鲍尔环都可以用作散堆填料或环形填料。在这些情况下,它们都可以提供较高的传质效率和流体阻力,从而实现热量和质量的传递。

不锈钢阶梯环和鲍尔环的主要区别在于结构和性能。阶梯环是一种散堆填料,其结构类似于台阶,具有较大的比表面积和空隙率,因此具有较好的传质和分离效率。而鲍尔环是一种环形填料,其结构类似于展开的轮胎,具有较小的比表面积和空隙率,因此具有较好的渗透性和流体阻力性能。以下是两者不能替代的场合.

一,只适合鲍尔环工况:不锈钢鲍尔环填料适用于各种分离、吸收、合成氨脱碳、脱附装置、真空蒸馏装置、常压蒸馏装置、脱硫系统、乙苯分离等。同时适用于二氧化碳脱气塔、臭氧接触反应塔等作为接触填料的反应塔。其作用如下:

1.降低成型制件的收缩率,提高制品的尺寸稳定性、表面光洁度、平滑性以及平光性或无光性等。

2.满足不同性能要求,提高耐磨性、导电性及导热性上,可以增加鲍尔环填料的压缩强度,但不能提高拉伸强度。

3.在填料塔中充当传质的作用,提高液体的传输效率。

二,只适合阶梯环工况:不锈钢阶梯环填料主要应用于化肥、化工、化油化工等工业中的相关装置,如绵纶厂制氢车间脱碳系统的吸收塔和再生塔,中型化肥厂合成氨脱碳装置二次脱碳气吸收塔和再生塔,合成气生产合成氨的CO2净化塔中。在这些装置中,不锈钢阶梯环填料能够提高塔的通量,通常能使塔的通量较原设计能力增加150%。

不锈钢阶梯环填料在常压炼油塔和减压炼油塔中也有应用。在常压炼油塔中,采用不锈钢阶梯环填料可以增加原油分割的清晰度,并节省能量和费用。在减压炼油塔中,采用φ50金属不锈钢阶梯环填料代替重柴油段的4层塔板,用1.83m高不锈钢阶梯环填料代替下部汽提段的3层塔板,改造后轻柴油热能回收率提高18%,干点降低、塔顶轻组分减少,重柴油提出率增加40%,热能回收增加70%,,重柴油量增加,塔的总压降降低。


因此,在需要较高传质效率和分离精度的场合,如精馏、吸收等,阶梯环可能更适合;在需要较高流体阻力和渗透性的场合,如减压蒸馏、真空蒸馏等,鲍尔环可能更适合;总的来说,不锈钢阶梯环填料适用于需要提高传质效率、降低压力损失、节省能量和费用等场合,在石油化工、化肥、化工等行业中都有广泛的应用。
