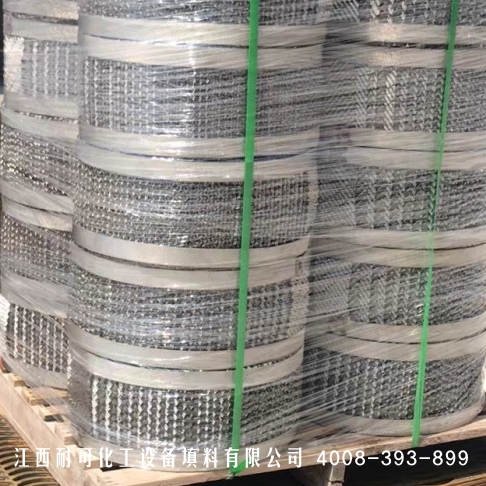

金属孔板波纹填料是金属规整填料的一种。金属孔板波纹填料是在金属薄板表面打孔、轧制规格不同的波纹之后组装而成，具有阻力小气液分布均匀，效率高，通量大，放大效应不显等特点，应用于负压，常压和加压操作。加工填料的塔径范围为Ф150mm-12000mm以上。
金属孔板波纹填料保持了金属丝网波纹填料结构特点，改用表面有沟纹的孔板制成，增加了液体的均布和填料润湿性能，提高了传质效率。每盘单元高度为50-200mm，直径超过1.5m，填料制成分块形式。
金属孔板波纹填料具有通量大、阻力小、效率高、抗堵能力强的优点。在精馏、吸收、萃取等单元操作中广泛应用。根据填料型号，小塔径为80-200MM，大直径已达13M，液体喷淋密度可从0.2-200M3/（M²·H），应用于负压、常压和加压操作。
金属孔板波纹填料适用于化工、化肥、炼油、石油化工、天然气等工业的通用性规整填料。
金属孔板波纹填料性能参数
|
型号
|
峰高
mm
|
倾斜度
|
理板面积
m-1
|
比表面积
m²/m³
|
空隙率
%
|
压力降
MPa/m
|
堆积重度
Kg/m³
|
*大F因子
m/s（Kg/m³)0.5
|
液体负荷
m³/m².hr
|
|
125Y
|
24
|
45°
|
1-1.2
|
125
|
98.5
|
2×10-4
|
85-100
|
3
|
0.2-100
|
|
250Y
|
12
|
45°
|
2-2.5
|
250
|
97
|
3×10-4
|
170-200
|
2.6
|
0.2-100
|
|
350Y
|
8
|
45°
|
3.5-4
|
350
|
95
|
2×10-4
|
240-280
|
2.0
|
0.2-100
|
|
500Y
|
6.5
|
45°
|
4-4.5
|
500
|
93
|
3×10-4
|
170-200
|
1.8
|
0.2-100
|
|
125X
|
24
|
30°
|
0.8-0.9
|
125
|
98.5
|
1.4×10-4
|
85-100
|
3.5
|
0.2-100
|
|
250X
|
12
|
30°
|
1.6-2
|
250
|
97
|
1.8×10-4
|
170-200
|
2.8
|
0.2-100
|
|
350X
|
8
|
30°
|
2.3-2.8
|
350
|
95
|
1.3×10-4
|
240-280
|
2.2
|
0.2-100
|
|
500X
|
6.5
|
30°
|
2.8-3.2
|
500
|
93
|
1.8×10-4
|
170-200
|
2.0
|
0.2-100
|
