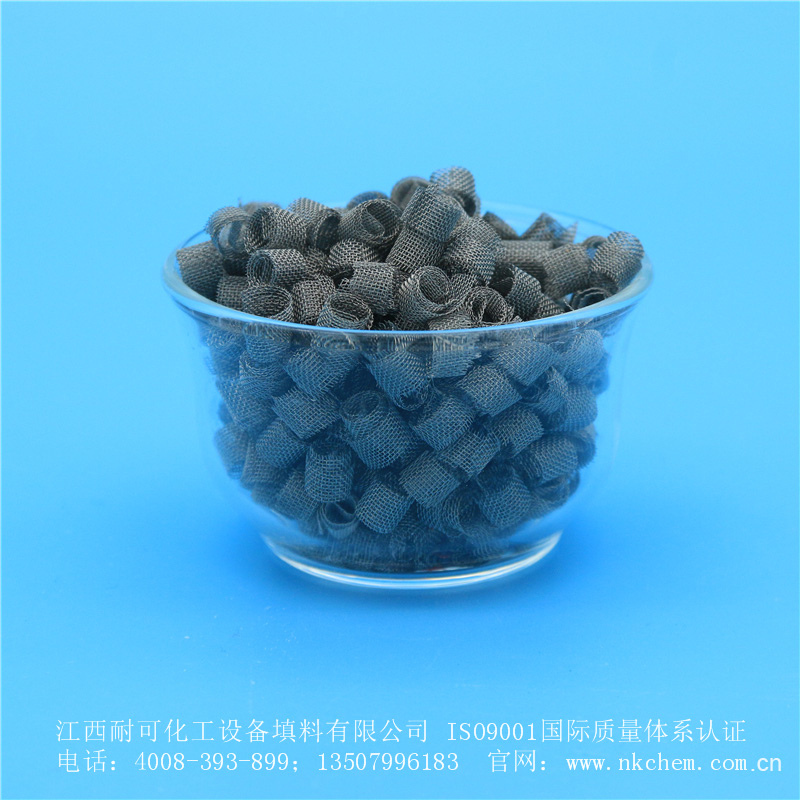

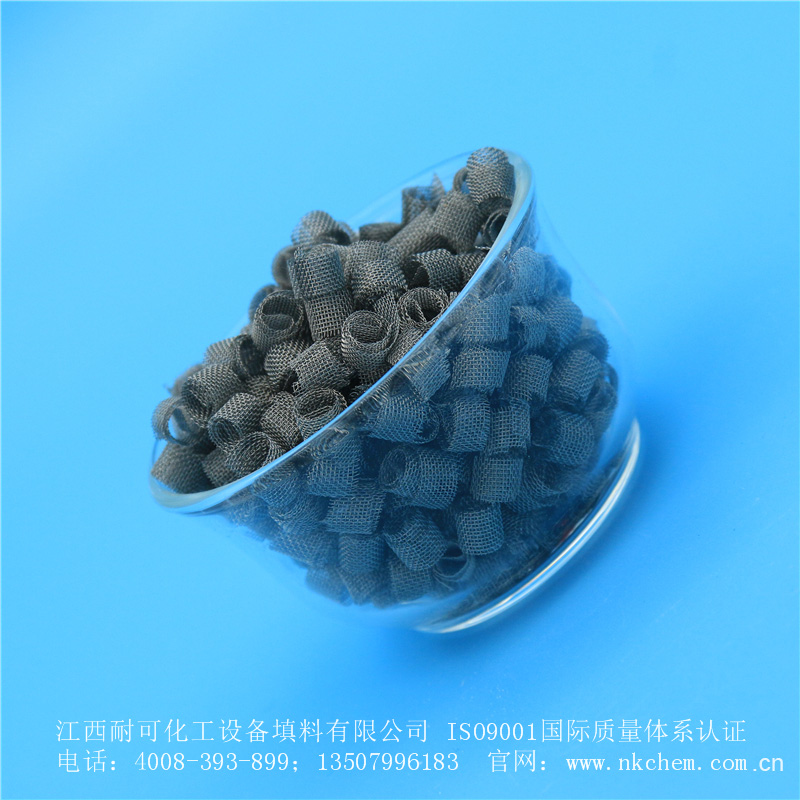

金属θ环填料又称狄克松填料（Dixon Ring）、Q网环填料，是一种小颗粒填料，用金属丝网或刺孔板制成，填料的直径与高度相等，目前使用的材料有：不锈钢、黄铜、碳钢、磷青铜等。由于金属丝网的毛细作用，液体能很好地分散成膜，利于气液两项进行传质、传热，可显著消沟流等不稳定现象。θ环填料主要用于实验室及小批量、高纯度产品的分离过程。
金属θ环填料的压力降与气速、液体喷淋量、物系的重度、表面张力、粘度、填料的特性因素有关，也与填料的预液泛处理有关。θ环填料的滞料量比同类的实体填料大，θ环的表面润湿情况也比一般瓷环，成膜率高，因而效率也更高。θ环填料的理论板数随气速的提高而增大，随填料的表面润湿率的下降而降。
填料规格
mm
网目
塔径
mm
理论板数
堆积密度
Kg/m3
比表面积
m2/m3
φ2×2
100
φ20～35
50～60块/米
670
3500
φ3×3
100
φ20～50
40～50块/米
520
2275
φ4×4
100
φ20～70
30～40块/米
380
1525
φ5×5
100
φ20～100
20～30块/米
295
1180
φ6×6
80
φ20～150
17～20块/米
280
1127
φ7×7
80
φ20～200
14～17块/米
265
1095
φ8×8
80
φ20～250
11～14块/米
235
987
φ9×9
80
φ20～300
8～11块/米
200
976
性能参数
下面数据的条件为全回流下操作，操作压力为常压，供使用参考：
Φ1.5×1.5在Φ13mm塔中压力降为70～400mmH2O/米（甲苯基乙烷）
Φ2.5×2.5在Φ50mm塔中压力降为55～250mmH2O/米（甲苯基乙烷）
Φ4×4在Φ50mm塔中压力降为30～200mmH2O/米（水）
θ环填料的滞料量比同类的实体填料大，说明θ环的表面润湿情况比一般瓷环，成膜率高，因而效率也更高。
θ环填料的理论板数随填料尺寸和塔径的增加而降，对于小直径塔的填料来说，这一点更为显，塔径的增大使理论板数降的幅度很大（在Dr/d>10时，HETP＝0.8～1.2Dr,而当Dr/d>70时，填料效率显著低）。
θ环填料的理论板数随气速的提高而增大，随填料的表面润湿率的下降而低。
我厂：江西耐可化工设备填料有限公司生产的网环填料质量层层把关，材质：304、316、316L（00Cr17Ni14Mo2）、2205、TA、TA2、铜质西塔环填料，均提供材质化验单保证材质。
